| 类型：数字示波器 | 品牌：PICO | 型号：4262 |
| 通道数：2 | 带宽：5MHz |

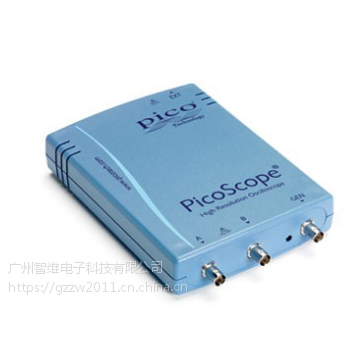

数字示波器模拟世界
双通道示波器和频谱分析仪
16位分辨率
低失真(96 dB SFDR)
低噪声(8.5?V RMS)
5 MHz带宽
16女士缓冲存储器
失真信号发生器
任意波形发生器
USB驱动
大多数数字示波器设计用于查看快速数字信号。 趋势是使用新技术只增加采样率和带宽。 PicoScope 4262,然而,我们专注于重要的测量模拟信号:增加分辨率,改善动态范围,减少噪音和失真。
结果是一个示波器/ FFT分析仪的性能水平将大部分音频分析仪羞愧但有5 MHz带宽使它同样适用于振动和超声信号以及各种精密测量任务。
许多应用程序,如振动分析需要捕获在高采样率,这需要捕捉记忆深处。 PicoScope 4262有1600万样品缓冲存储器可以捕获在10 MS / s的时基只要100 MS / div。 如果你需要***的时间,USB流模式可以直接到计算机内存中样本。
***的显示
PicoScope软件投入几乎所有的波形显示区域。 这确保了的数据量是见过一次。 查看区域更大,更高的分辨率比传统的台式的范围。
拥有大量可用的显示区域,您还可以创建一个可定制的多画面显示,并查看多个通道或不同的看法相同的信号在同一时间。 如示例所示,软件甚至可以显示多个示波器和频谱分析仪的痕迹。 另外,每个波形显示与个人变焦,锅和过滤器设置的灵活性。
PicoScope软件可以由鼠标控制,触摸屏或键盘快捷键。
FFT频谱分析仪
光谱视图情节振幅和频率和理想寻找噪声,串扰或失真信号。 PicoScope的频谱分析仪的快速傅里叶变换(FFT)类型,与传统频谱分析仪,可以显示单个的谱,无重复波形。
全面的设置给你控制谱带的数量(FFT垃圾箱),窗口类型,扩展(包括日志/日志)和显示模式(瞬时、平均或山顶举行)。
您可以显示多个光谱视图与示波器相同的数据视图。 一组全面的自动频率域测量可以被添加到显示,包括THD,THD + N,信噪比,SINAD和瑞士洛桑国际管理发展学院。 面具限制测试可以应用于一个光谱,您甚至可以使用美国线规和光谱模式一起执行标量网络分析。
频谱分析仪的更多信息> >
任意波形和函数发生器
20 kHz PicoScope 4262有一个内置的函数发生器(sin,正方形,三角形,直流电压,坡道,sinc,高斯,half-sine,白噪声和伪随机位序列)。 函数发生器提供了一个***102 dB SFDR正弦波失真性能。
以及基本控制设置级别,抵消和频率,更***的控制让你扫描的频率范围。 结合光谱峰值保持选择这样一个强大的工具为测试放大器和滤波器的响应。
触发工具允许一个或多个周期波形的输出范围等条件得到满足时触发或面具极限测试失败。
以及从函数发生器可用的标准波形,可以创建自定义波形使用16位/ 192 k / s任意波形发生器(AWG)。 AWG波形可以创建或者使用内置的编辑器来编辑,从示波器跟踪、进口或从电子表格。
任意波形发生器(AWG)的更多信息> >
高信号完整性
大多数示波器是建立一个价格。 我们建立一个规范。
小心前端设计和屏蔽减少噪声、串扰和谐波失真。 20多年的高分辨率示波器设计经验导致改善脉冲响应和带宽平坦。
我们很自豪我们产品的动态性能和发布这些详细规范。 结果很简单:当你探测电路,你可以相信你在屏幕上看到的波形。
可移植性
4262示波器PicoScope很小,光和便携式和不需要外部电源。
在实验室里,他们拿起板凳上空间的最小时间工程师前进,它们整齐地陷入一个电脑包。
